Zanesljiva osnova so fasadne EPS plošče Fragmat
Sistem toplotno izolirane kontaktne fasade s tankoslojnim zaključnim slojem je danes najpogosteje uporabljen način za zagotavljanje energetske učinkovitosti stavb. V tujini ga poznajo kot ETICS (External Thermal Insulation Composite System) oz. WDVS (Wärmedämmverbundsystem). Zasnovan je bil na osnovi toplotne izolacije iz EPS – stiropora. Fragmat je s svojo široko paleto kakovostnih fasadnih plošč eden vodilnih proizvajalcev.
Stiropor od samega začetka
Prva tovrstna fasada je bila izvedena v Nemčiji leta 1954, neposredno po uveljavitvi novega toplotnoizolacijskega materiala, ki ga je BASF začel izdelovati pod blagovno znamko Styropor®. Ker ima stiropor kljub majhni gostoti zelo dobre mehanske lastnosti, je idealen za ta način vgradnje.
Sestava in lastnosti sistema
Sestava sistema je na prvi pogled enostavna: plošče so lepljene (najpogosteje z namensko lepilno malto, ki omogoča delno izravnavo) in dodatno mehansko pritrjene s fasadnimi pritrdili. Zunanja površina se utrdi s tankoslojnim armiranim ometom, končno podobo pa fasada dobi z nanosom obarvanega in strukturiranega tankoslojnega zaključnega ometa.
Obremenitve fasade
Fasada je zelo izpostavljen del stavbe, saj je poleg statičnih obremenitev zaradi lastne teže sistema podvržena tudi temperaturnim spremembam in delovanju vetra. Stiropor z visoko natezno trdnostjo je zelo primeren za premagovanje teh obremenitev. Po evropskih standardih je prav natezna trdnost (TR) poleg toplotne prevodnosti ključna lastnost fasadnih plošč EPS. Zahtevana vrednost je TR ≥ 100 kPa, v nekaterih državah pa TR je standard ≥ 150 kPa. To pomeni, da za razslojitev plošče potrebujemo silo, ki ustreza vlečni obremenitvi 10 oz. 15 t/m².
Zahtevane mehanske lastnosti so pri toplotni izolaciji iz stiropora dosežene že pri relativno majhni gostoti (od 13 kg/m³ naprej). Kljub večanju debeline toplotne izolacije (danes so povprečne debeline okoli 18 cm, v veliko primerih pa preko 20 cm), skupna teža sestava in s tem statična obremenitev ne narašča v taki meri kot pri nekaterih drugih fasadnih izolacijah, ki imajo ob do 8-krat višji gostoti hkrati tudi do 10-krat manjšo natezno trdnost.
Posebnosti stiropornih fasadnih plošč
Stiroporne fasadne plošče običajno nimajo deklarirane tlačne trdnosti (CS). Izjema so plošče za podzidek fasade, pri katerih pa ta ne presega 100 kPa. Plošče z večjo tlačno trdnostjo zaradi večje gostote za sistem niso najbolj primerne, saj se ob toplotnih obremenitvah v njih pojavijo tudi večje sile zaradi raztezkov, ki delujejo na lepilni spoj s steno in na armirni sloj.
Požarna odpornost in »dihanje«
Sistem kontaktne fasade spada v požarni razred B – s1, d0 (zelo omejen prispevek k požaru), čeprav je toplotna izolacija iz stiropora razreda E. Do višine objekta 10 m ni omejitev, pri višjih stavbah pa je v požarni smernici zahtevana vgradnja negorljive toplotne izolacije pasov na meji med etažami. Negorljiva toplotna izolacija v celoti je nujna pri objektih višine nad 22 m.
V preteklosti se je veliko razpravljalo o t.i. »dihanju« stavb. Stiroporne fasadne plošče imajo v primerjavi s ploščami iz organskih ali mineralnih vlaken res manjšo prepustnost za vodno paro, vendar je sistem v celoti s stališča gradbene fizike povsem korekten. Sicer je stiropor v primerjavi z lesom iglavcev 2-krat bolj prepusten.
Odpornost proti vlagi in kapilarnemu vleku
Stiropor zaradi svoje zgradbe medsebojno zvarjenih penjenih kroglic pri dolgotrajni polni potopitvi absorbira zgolj do 4 vol. % vode. Zato ni nevarnosti, da bi se ob delnem zasutju v območju podzidka “napil” zaradi kapilarnega vleka. Za izvedbo armirnega sloja je treba izbrati vodo neprepustno lepilo, s katerim so plošče EPS zaščitene po celotnem stiku z zemljo. To je nujno predvsem za preprečevanje dviga vlage po armirnem sloju in zaključnem ometu.
Kakovost materialov in nadzor
Osrednji gradnik zanesljivega in učinkovitega sistema so kakovostne fasadne plošče. Fasadna izolacija je ključni in najbolj obremenjen element v sestavu fasadnega ovoja, zato je treba izbrati preverjene materiale, ki dejansko ustrezajo tehničnim zahtevam in niso skladni le na papirju. Na podlagi meritev v našem laboratoriju Fragmata ugotavljamo, da pri več vzorcih s trga dejanske lastnosti odstopajo od deklariranih, predvsem glede toplotne prevodnosti in natezne trdnosti, ki sta ključni lastnosti fasadnih plošč. Večja toplotna prevodnost povzroča večje toplotne izgube, manjša natezna trdnost pa lahko privede do porušitve sestava. Ker investitor sam nima možnosti za merjenje teh lastnosti, je nujna izbira zaupanja vredne blagovne znamke.
Zaupanja vredni izdelki Fragmat

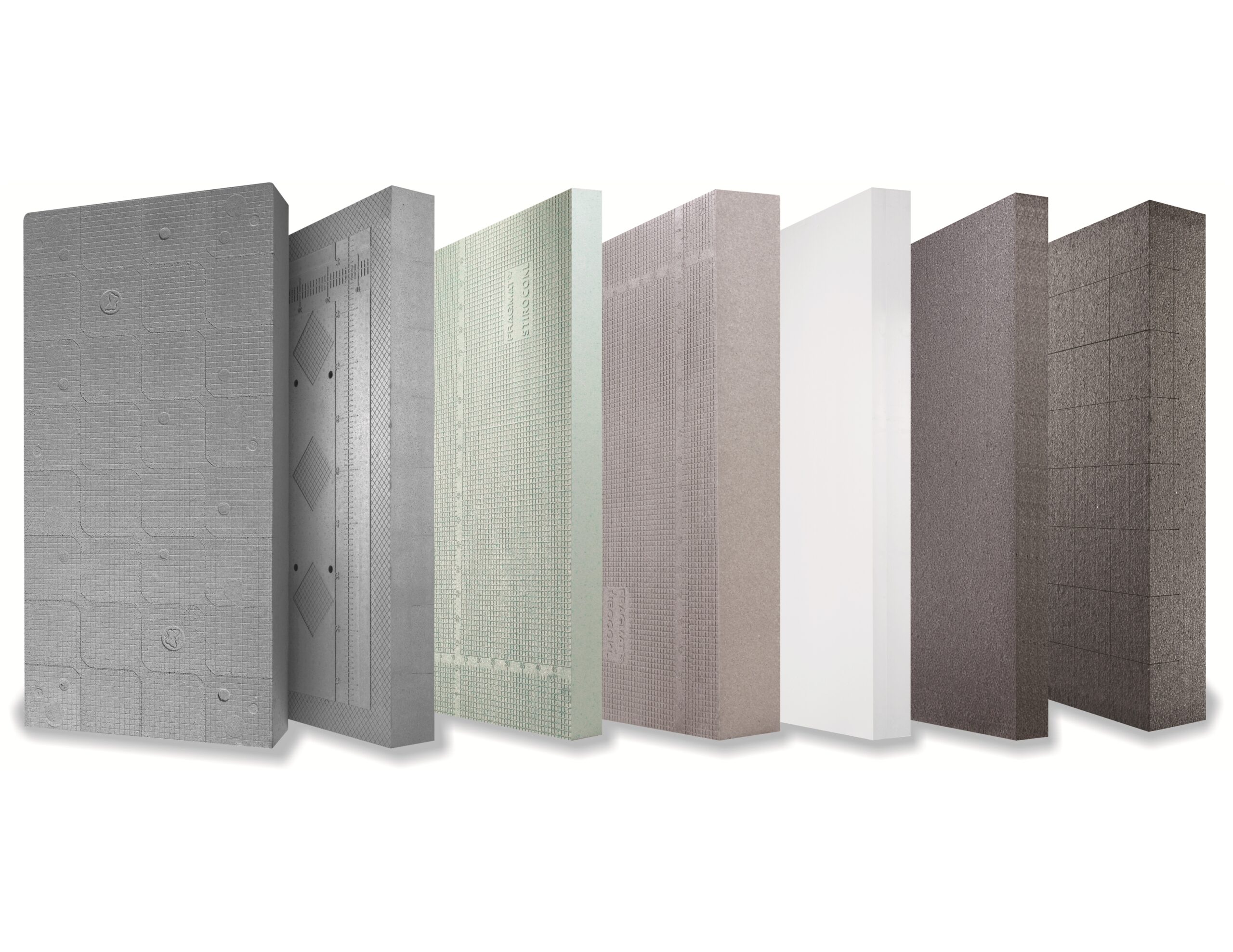

V Fragmatu izdelujemo široko paleto plošč za fasado in podzidek fasade. Uporabljamo kakovostne surovine evropskega porekla s kontrolirano sestavo in lastnostmi. Posebej izstopajo »sive« fasadne plošče iz posebne surovine z dodatki grafita, ki imajo znatno nižjo toplotno prevodnost – do 20 % boljšo izolativnost. Debelina fasadne izolacije je tako lahko manjša, vendar je v nekaterih primerih bolj primerno izbrati navadne »bele« fasadne plošče večje debeline. Večina fasadnih plošč Fragmat je izdelana po postopku rezanja iz predhodno pripravljenih blokov EPS, plošče za podzidek STIROCOKL in NEOCOKL ter fasadna plošča PREMIUM 031 pa se oblikujejo s penjenjem v orodju (kalupu). V tabeli je prikazan celoten nabor plošč za izvedbo kontaktne fasade in podzidka.
Novi fasadni plošči EPS F 041 in NEO SUPER F 035
Novi fasadni plošči EPS F 041 in NEO SUPER F 035 sta izdelani iz EPS nižje gostote, vendar kljub temu dosegata zahtevane karakteristike – toplotna prevodnost 0,041 oz. 0,035 W/mK, natezna trdnost TR 100 kPa. Obe omogočata optimizacijo stroškov, zlasti v primerih, ko je potrebna večja debelina toplotne izolacije, na primer zaradi velikosti omaric za senčila ali drugih razlogov. EPS F 041 zagotavlja najboljše razmerje med kakovostjo in ceno med »belimi« ploščami, medtem ko NEO SUPER F 035 to dosega med grafitnimi ploščami.
